Entegre sıcaklık vericisi
Entegre sıcaklık vericisi
Entegre sıcaklık vericisi
Entegre sıcaklık vericisi
Entegre sıcaklık vericisi

Entegre sıcaklık vericisi

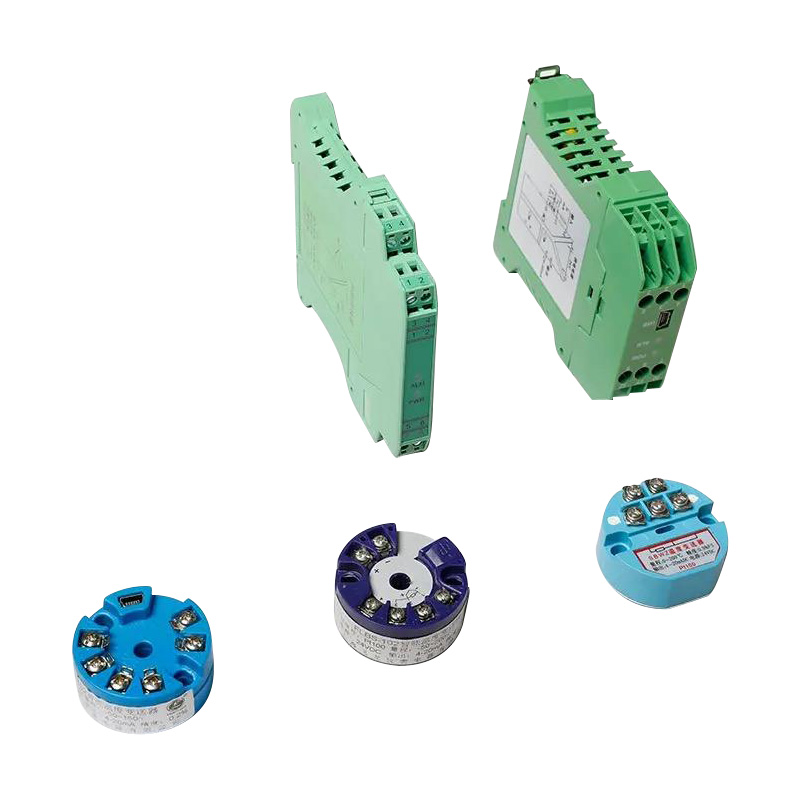

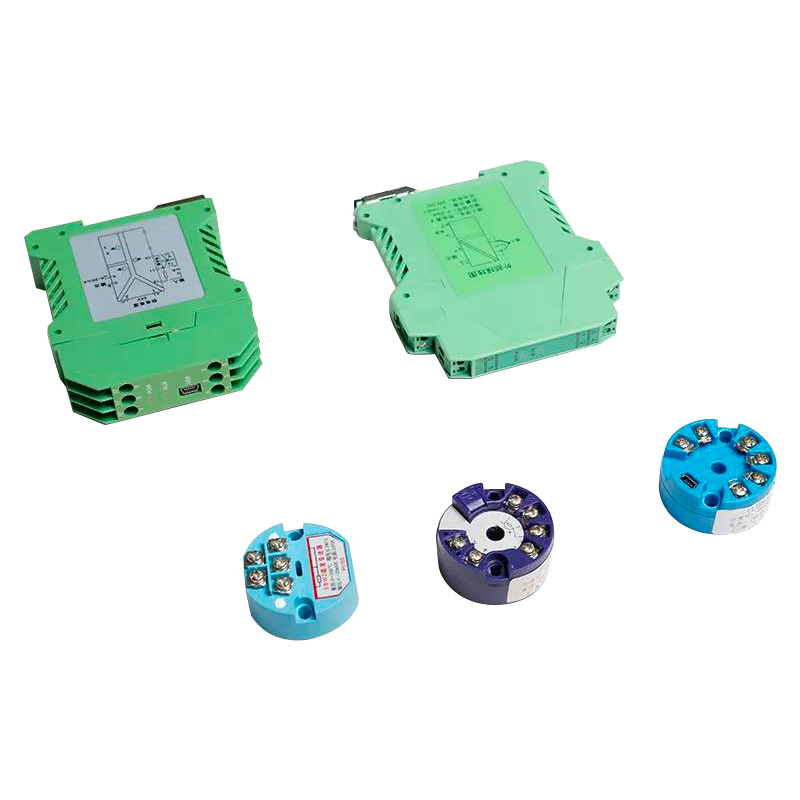

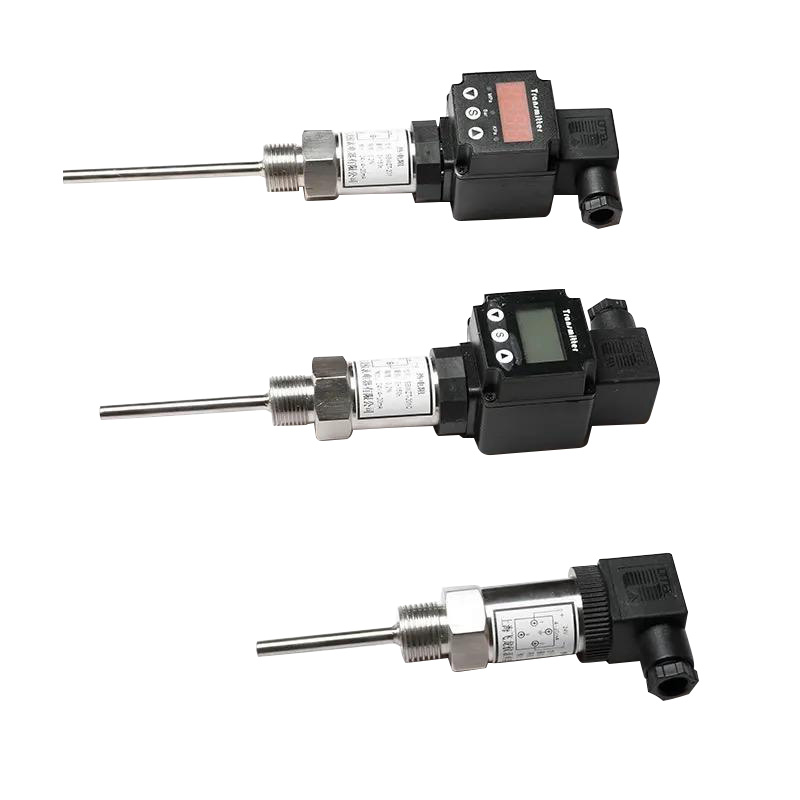

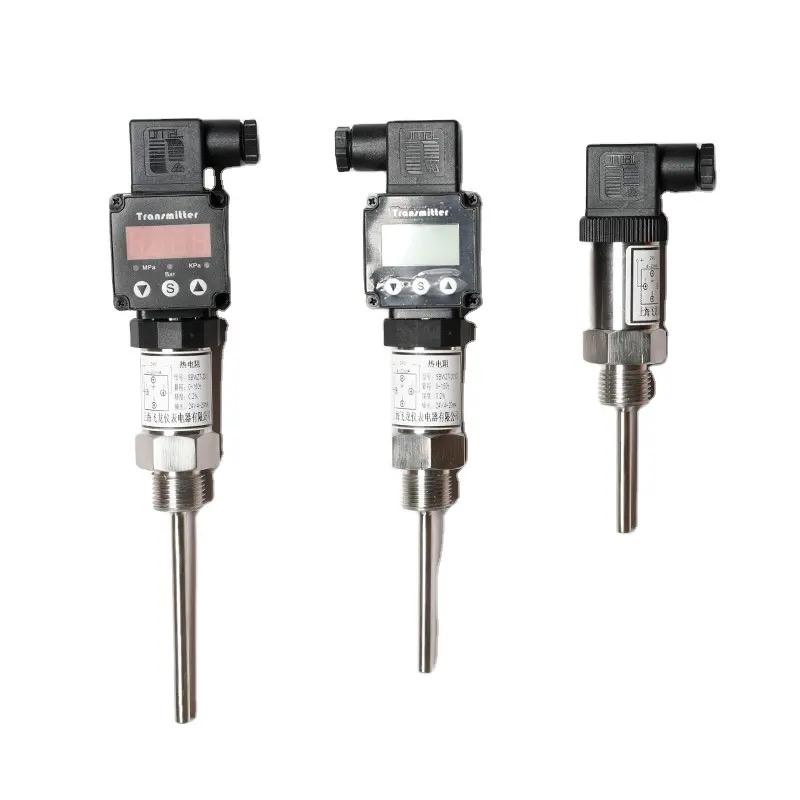

Sıcaklık ölçümü ve iletim fonksiyonuna sahip entegre yapısal termokupl ve termal direnç ürünleri, bir vericinin iki telli sistem modüllerinin (SBWRand SBWZ) termokuplun bağlantı kutusuna yerleştirilmesi ve normal paketlenmiş tip, patlamaya dayanıklı tip ve kılıflı tip gibi termal direnç ürünlerinin gerçekleştirilmesiyle gerçekleştirilebilir. Entegrasyon üretimi, sıvı, gaz veya buhar ortamının sıcaklığını doğrudan ölçmek için kullanılabilir. Termokupl ve termal direncin giriş sinyallerini standart derecelendirme işaretiyle alır ve doğrusal üretir. 4~20mA DC by the measured temperature. Sıcaklıklar DC çıkış sinyali ve bilgisayar sisteminin temasıyla ölçülür ve kontrol edilir. Bu sıcaklık vericisi, elektrik enerjisi, metalurji, petrol, kimya mühendisliği, havacılık, mekanik, hafif sanayi, tekstil, ilaç, gıda ve ulusal savunma gibi endüstriyel sektörlerin bilimsel araştırma alanlarında yaygın olarak kullanılabilir.
Teklif Alın
ÖNCEKİ：Önceki makale yokSONRAKİ：Sonraki makale yok
  • Parametre
  • Bize Ulaşın
  • Çıkış sinyali Sıcaklık aralığı dahilinde 4-20mA DC sinyali doğrusal
    Temel doğruluk Termokupl sıcaklık vericisi±%0,5FS;
    Termal direnç sıcaklık vericisi ±%0,2FS;
    İletim modu iki telli sistem
    DC güç kaynağı 12-30VDC. anma gerilimi 24V DC
    Yük empedansı Hesaplanan yük direncinin sınır yükü;
    RL(maks)=50(U-12)
    Formülde verici bir DC güç voltajıdır
    24V nominal gerilim altında:
    RL(maks)=50(24-12)=600Ω
    Normal çalışma ortamları a.Ortam sıcaklığı: - 25°C~85°C (özel gereksinim - 40°C~90°C)
    b. Bağıl nem: %5-%95
    c.Mekanik titreşim: 10-150HZ. A=0,15 mm
    d. Ortam havasındaki vericide korozyona neden olan hiçbir ortam yoktur.
    Elektromıknatıs girişimi 20-1000MHz ve 5W radyo vericisi vericiden 0,5 metre uzakta çalıştığında ± %0,15FS değişecektir.
    Sıcaklık kayması Ortam sıcaklığı 1°C değiştiğinde, sıfır noktası ±%0,15 FS değişir ve ölçüm aralığı ± %0,01 FS değişir

    Kullanım ve kablolama

    1. Kablolama uyarısı: Lütfen sıcaklık algılama elemanının iyi bağlandığını ve fabrikadan çıkmadan önce ölçüm aralığını unutmayın. Genel olarak, gerekmedikçe lütfen aralık ayar potansiyometresini ayarlamayın.

    2. Entegre TC ve RTD'nin kurulumu için lütfen aynı tip TC ve RTD'ye yönelik diğer çalıştırma talimatlarına bakın.

    3. Entegre TC ve RTD, iki kablolu sistem akım çıkışıyla sağlanır, dolayısıyla yalnızca iki bakır iletken gerekli olacaktır.

    Sipariş için örnek

    Lütfen modeli, derecelendirme işaretini, toplam uzunluğu ve eklenen derinliği sırasıyla belirtin, yani (L×I)

    Örnek1:WRNKB-230 K 1150x1000

    I.E: İki telli sistem entegre kılıflı termokupl, sabit cıvata kurulumu, su geçirmez bağlantı kutusu, dış çap Φ16mm, derecelendirme işareti K, toplam uzunluk 1150, takılı derinlik 1000mm.

    Örnek 2: WZPKB-336 Pt100 L=1000

    I.E: İki telli sistem entegre kılıflı platin termal direnç, hareketli yüksük cıvata kurulumu, su geçirmez bağlantı kutusu, dış çap, derecelendirme işareti Pt100, toplam uzunluk 1000 mm.

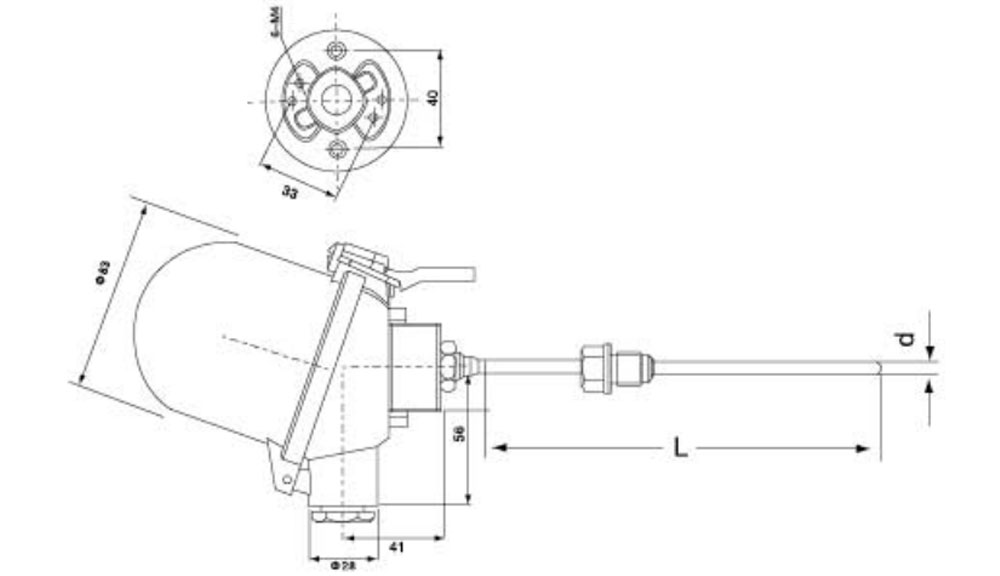

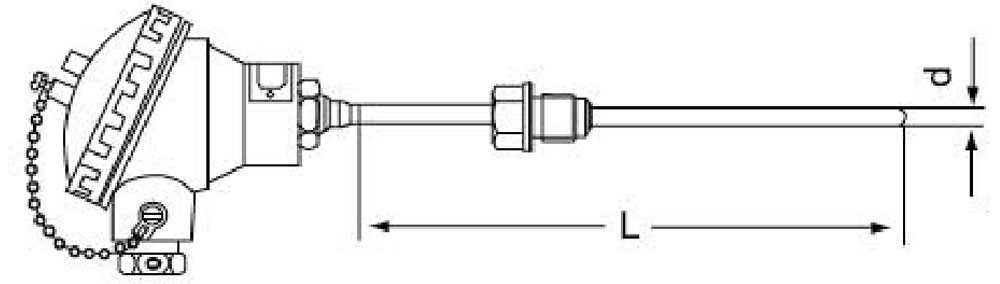

    Sıcaklık vericili termokupl ve termal direnç

    Modeliii Mezuniyet İşareti Ölçüm Aralığı(°C) Muhafaza tüpü
    Malzeme Tüp çapı. Özel.
    SBWZPR-231 Pt100 -50- 400 1Cr18Ni9Ti、316 Φ6-12 300×150
    400×250
    450×300
    500×350
    SBWRNR-231 R 0-1000 1Cr18NiSTi、GH2520、316 Φ6-12

    Modeliii Mezuniyet İşareti Ölçüm Aralığı(°C) Muhafaza tüpü
    Malzeme Tüp çapı. Özel.
    SBWZPK2-231 Pt100 -50- 400 1Cr18Ni9Ti、316 Φ6-12 550×400
    600×450
    650×500
    700×550
    750×600
    800×650
    1000×850
    1150×1000
    1350×1200
    SBWRNR2-231 R 0-1000 1Cr18Ni9Ti、GH2520、316 Φ6-12

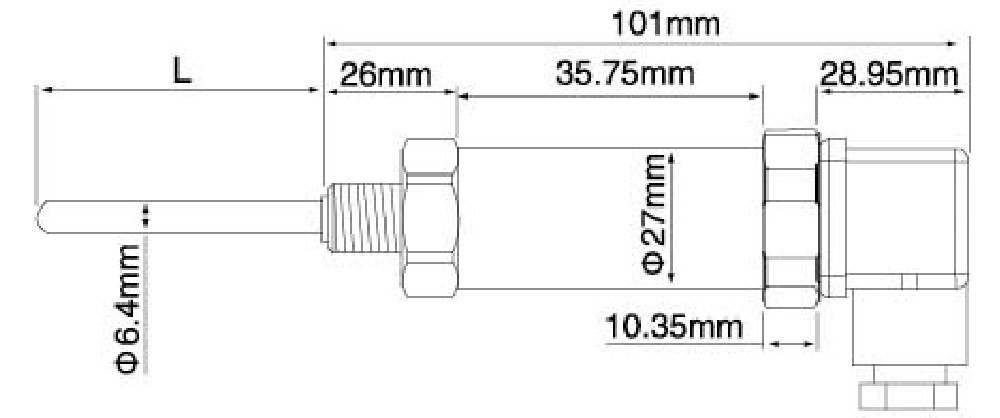

    Hirschmann geçmeli tip küçük termal direnç ve termokupl

    Modeliii Mezuniyet İşareti Ölçüm Aralığı(°C) Muhafaza tüpü
    Malzeme Tüp çapı. Özel.
    SBWET-201 Pt100 -50- 400 1Cr18Ni9Ti、316 Φ4-12 50
    100
    150
    200
    300
    400
    500
    SBWET-200 R 0-800 1Cr18Ni9Ti、GH2520、316 Φ4-12
