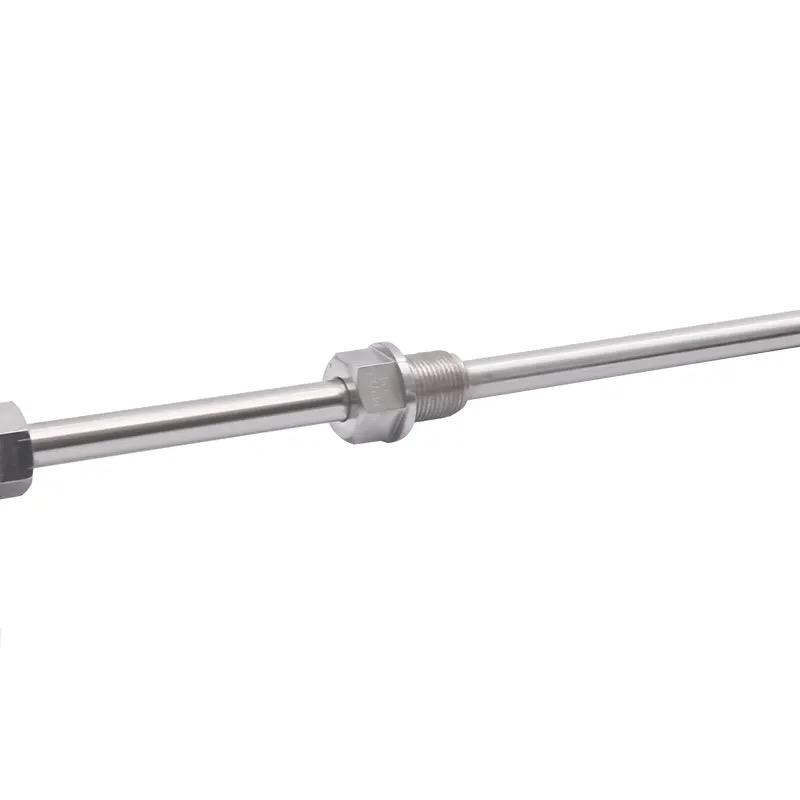

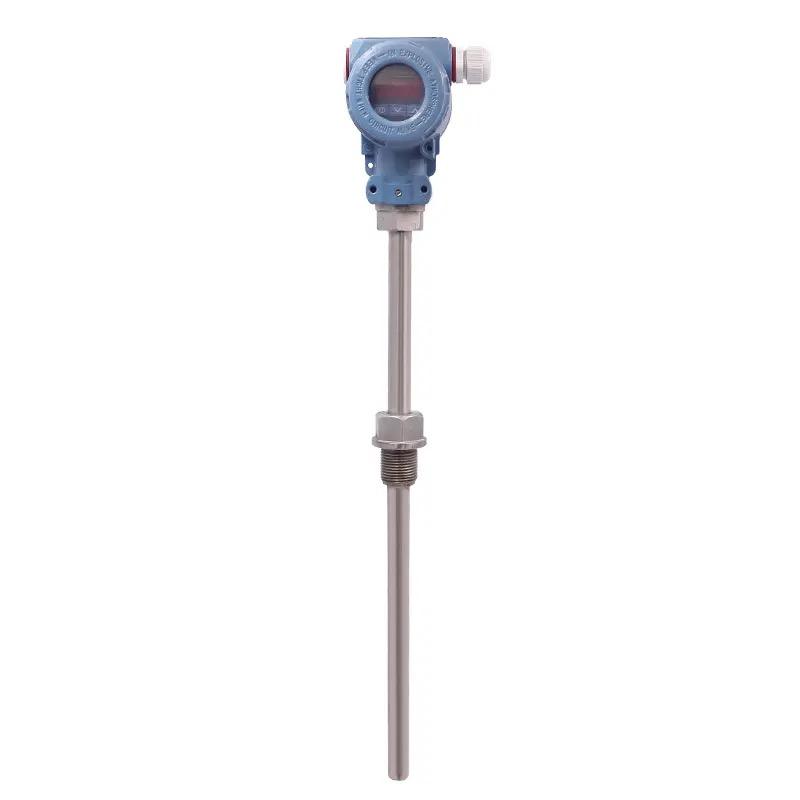

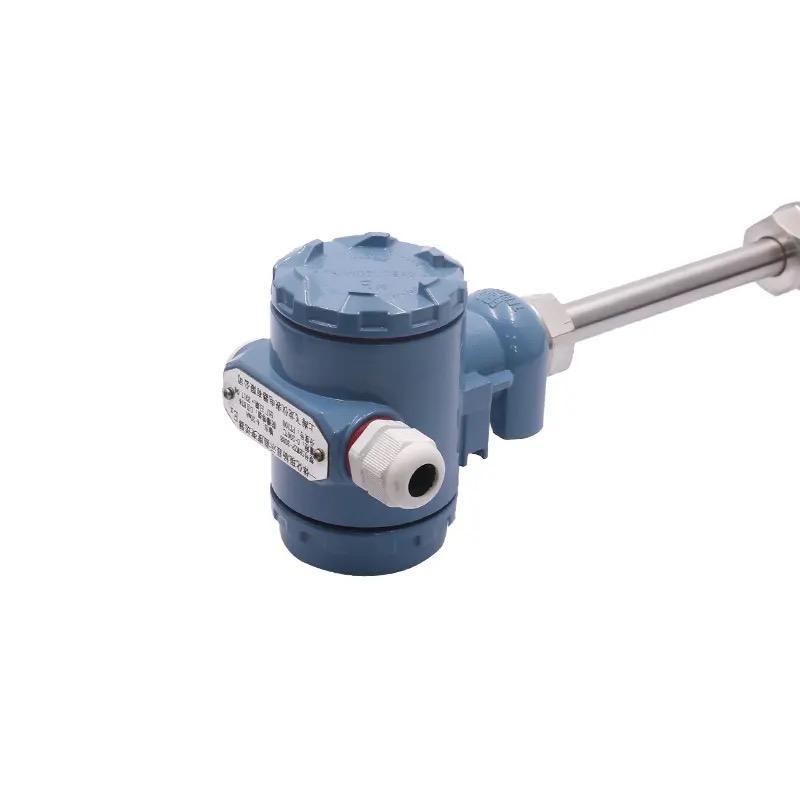

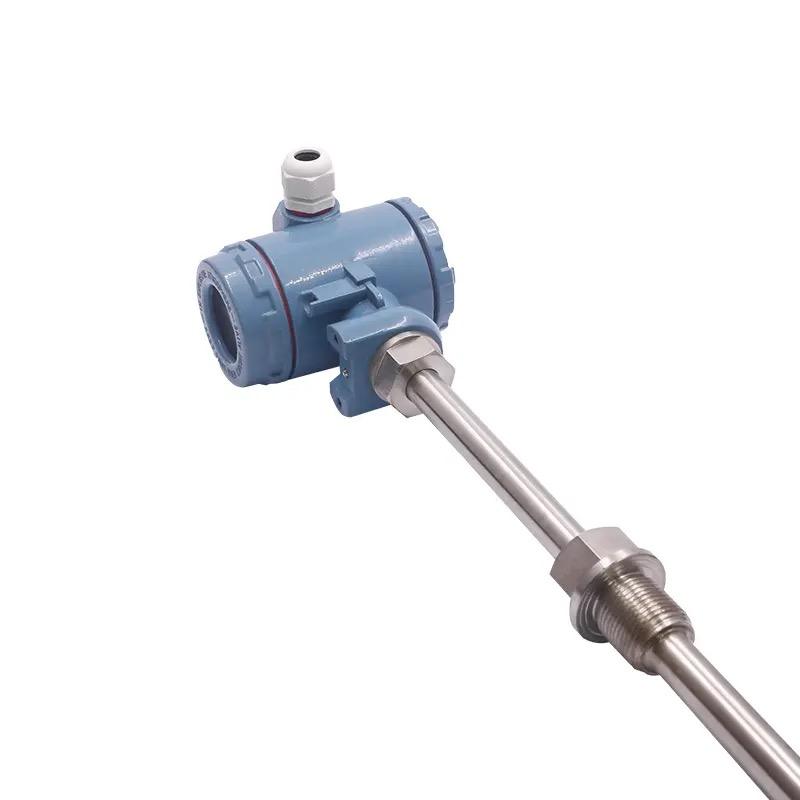

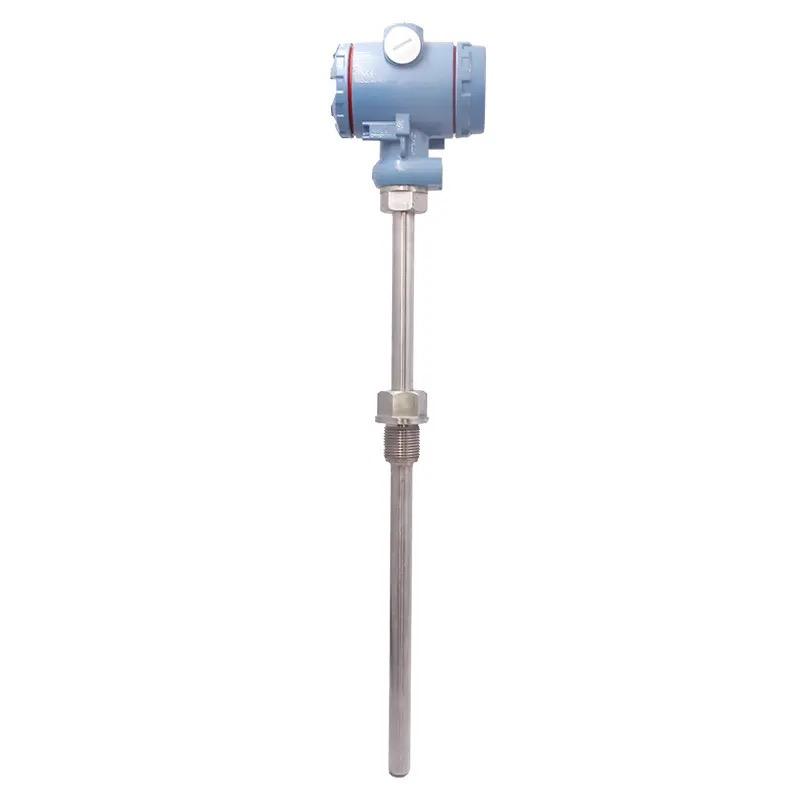

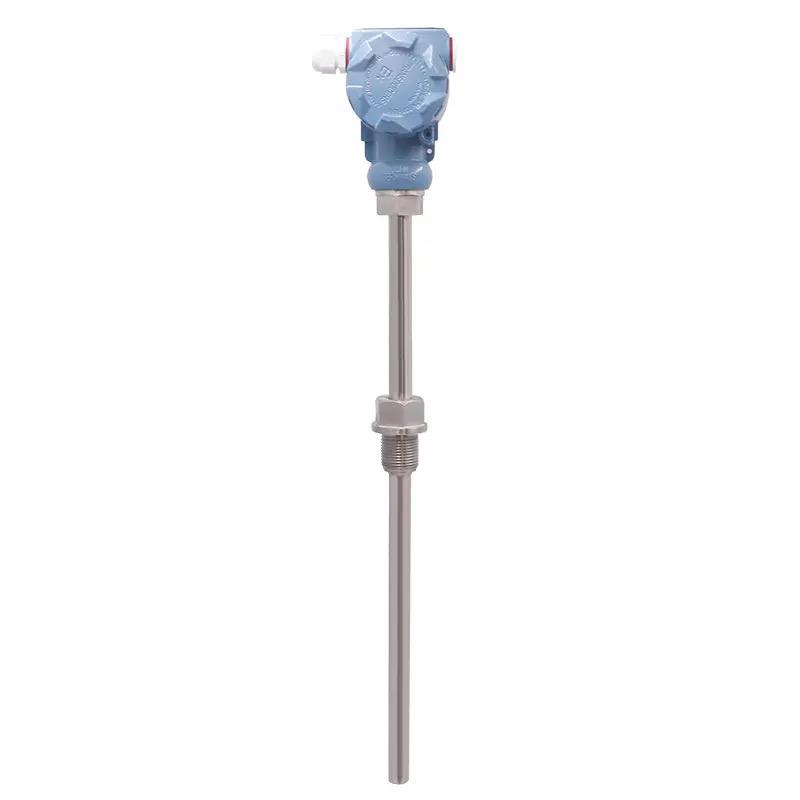

Tam izolasyonlu entegre sıcaklık vericisi

Genel entegre sıcaklık vericisi, PC konfigürasyonu aracılığıyla sensöre takılabilen Termal direnç (RTD), Termokupl (TC), Direnç ve Gerilim sinyal girişi için kullanılır. (PEOFIBUS-PA ve HART protokolü mevcuttur). Uygulanabilir yerler: · PCP entegre sıcaklık vericisi her türlü giriş sinyalini 4-20mA çıkış sinyallerine dönüştürmek için kullanılabilir ·Giriş Termal direnç (RTD) Termokupl(TC) Direnç(Ω) Gerilim (mV) .PC aracılığıyla konfigürasyon aracı çevrimiçi olarak kullanılabilir. Özellikler: .Genel PCP her türlü giriş sinyali için kullanılabilir .Elektrik izolasyonu .İki telli sistem ve 4-20mA analog çıkış .Yüksek doğruluk .Sensör hasarı veya kısa devre arıza sinyalleri NAMUR NE 43'e uygun olarak önceden ayarlanabilir. ·EMC, NAMUR NE 21, CE'ye uygun olacaktır .Patlamaya dayanıklı sertifika .Çıkış analogu .Ölçüm aralığı kullanıcılar tarafından özelleştirilebilir

Teklif Alın

Operasyon ve sistem yapısı

Ölçüm sistemi

Akıllı sıcaklık vericisi, analog çıkış, giriş 2-,3- ve 4-telli termal direnç (RTD) sinyallerine, termokupl sinyaline ve voltaj sinyaline sahip, bir konfigürasyon aracıyla yapılandırılabilen iki kablolu bir sistemdir.

Giriş Termal direnç (RTD)

Tür	Ölçüm Aralığı	Min. Ölçüm Aralığı
Pt100 Pt500 Pt1000 IEC 751'e uygun	-200-850°C -328-1562°F -200-250°C -328-482°F -200-250°C -328-482°F	10K(18°F) 10K(18°F) 10K(18°F)
Ni100 Ni500 Ni1000 DIN 43760'a uygun	-60-180°C -76-356°F -60-150°C -76-302°F -60-150°C -76-302°F	10K(18°F) 10K(18°F) 10K(18°F)
Kablolama türü	2-,3- veya 4 bağlantılı iki telli sistem ölçüm kablosunun direnç kompanzasyonu (0-20Ω)
Sensör kablosunun direnci	Her kablo
Sensör akımı	≤0,6mA

Direnç sinyali(Ω)

Tür	Ölçüm Aralığı	Min. Ölçüm Aralığı
Direnç(Ω)	10..2000(Ω)	100(Ω)

Termokupl (TC)

Tür	Ölçüm Aralığı	Min. Ölçüm Aralığı
B (PtRh30-PtRh6) C (W5Re-W26Re) ^[3] D (W3Re-W25Re) ^[3] E (NiCr-CuNi) J(Fe-CuNi) K (NICr-Ni) L (Fe-CuNi) ^[2] N[NiCrSi-NiSi) R(PtRh13-Pt) S(PtRh10-Pt) T(Cu-CuNi) sen(Cu-CuNi) ^[2] MoRe5-MoRee41 ^[1] IEC 584 Bölüm 1'e uygun	0- 1820°C 32-3308°F 0- 2320°C 32-4208°F 0- 2495°C 32-4523°F -200- 915°C -328-1679°F -200- 1200°C -328-2192°F -200- 1372°C -328-2501°F -200- 900°C -328-1652°F -270- 1300°C -454-2372°F 0- 1768°C 32-3214°F 0- 1768°C 32-3214°F -200- 400°C -328-752°F -200- 600°C -328-1112°F 0- 2000°C 32-3632°F	500k (900°F) 500k (900°F) 500k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 500k (900°F) 500k (900°F) 50k (900°F) 50k (900°F) 500k(900°F)
Soğuk bağlantı	İç(Pt100) veya Dış (0...80°C),32..176°F
Soğuk bağlantının doğruluğu	±1 bin
Sensör akımı	30nA

Gerilim sinyali (mV)

Tür	Ölçüm Aralığı	Maksimum Ölçüm Aralığı
Milivolt(mV)	-10...100mV	5mV

giriş çıkışı (analog)

Çıkış sinyali	4...20 mA.20..4 mA
İletim özellikleri	Sıcaklık, direnç ve gerilim doğrusallığı
Maksimum yük	(V-8V)/0.025A

(1) Referans olmadan

(2) DIN 43710'a uygun

(3) ASTM E988'e uygun

Dijital filtre Grae 1	0...8s
giriş akımı	≤3,5mA
Akım sınırlaması	≤25mA
Zaman geciktirme anahtarı	4s (la-3,8mA açıldığında)
Tepki süresi	1s

Arıza sinyali (hata izleme)

Ölçüm alt sınırının altında	Dutput 3,8 mA'ya düşürüldü
Ölçümün üstünde üst Iirmit	20,5 mA'ya kadar çıkış
Sensör hasarı Sensör kısa devresi	≤3,6mA veya ≥21,0 mA olarak ayarlanabilir

Elektrik bağlantısı

Güç Kaynağı	U _b =8...35VDC Polarite koruması
Elektrik izolasyonu (giriş/Çıkış)	U=3.75kVAC
İzin verilen dalgalanma aralığı	U≤5V (Ub≥13V olduğunda, f _maksimum =1KH ₂ t)

doğruluk

Referans koşulları

Yükselen sıcaklık23°C (73,4°F）±5K)

Termal direnç (RTD)

Tür	Ölçüm doğruluğu
Pt100,Ni100 Pt500,Ni500 Pt1000,Ni1000	0,2K veya %0,08 0,5K veya %0,20 0,3K veya %0,12

Direnç sinyali(Ω)

Tür	Ölçüm doğruluğu	Ölçüm aralığı
Direnç	±0,1Ω veya %0,08	10...40Ω
Direnç	±1,5Ω veya %0,12	10...2000Ω

Termokupl (TC)

Tür	Ölçüm doğruluğu
K, J, T, E, L, U, N, C, D S.B.R MoRe5-MoRe41	tipik 0,5 k veya %0,08 tipik 1,0 k veya %0,08 tipik 2,0 k veya %0,08
Dahili ilgi sonu tarafından ele alınmıştır	Pt100 DIN IEC751 C1.B

Gerilim sinyali (mV)

Tür	Ölçüm doğruluğu	Ölçüm aralığı
Milivolt(mv)	±20μV veya %0,08	-10...10mV

Güç kaynağından etkilenir	≤±0,01%/V, 24 sapma ile ^[3]	Ölçüm aralığı
Yükten etkilenen	≤±0,02%/100Ω ^[3]	-10...10mV

(1) Termokupl için geçerli değildir.

(2) %, ayarlanabilir ölçüm aralığına (maks. değer) bağlıdır.

(3)Hepsi ölçümün nihai değeriyle (FSD) ilgilidir.

Sıcaklık değişimi

RTD
Td=±(15ppmk*Maks.ölçüm aralığı)±50 ppmK*Önceden ayarlanmış ölçüm aralığı)*∆θTermal direnç Pt100
Td=±(15ppmk*(Ölçümün son değeri 200) 50ppm/K*Önceden ayarlanmış ölçüm aralığı)*∆θ Termokupl(TC)
Td=±(50 ppmK*Maks.ölçüm aralığı 50ppm/K*Önceden ayarlanmış ölçüm aralığı)*∆θ
∆θ=Ortam sıcaklığının değeri, referans sıcaklığından sapıyor

Uzun vadeli istikrar

≤0,1K/Yıl[1] veya ≤%0,05/Yıl[1][2]

Kurulum koşulu

Kurulum açısı	Sınırlama Yok
Kurulum alanı	Su geçirmez bağlantı kutusu veya patlamaya dayanıklı bağlantı kutusu

Uygulama koşulu Çevre koşulu

Ortam sıcaklığı	-40...85°C(-40..185°F). Patlamaya dayanıklı bölgeye uygulanabilir
Depolama sıcaklığı	-0.. 100°C(-40...-212°F)
İklim sınıfı	EN G0654-1, ClaasC'ye uygundur
Yoğuşma	İzin
ProtacLlon sınıfı	IP 00/IP 66 Kurulum
Titreşim koruması	IEC 60068-2-6'ya uygun
Elektromanyetik uyumluluk	EN 61326-1 ve NAMUR NE 21'e uygun olarak Anti-EMI ve anti-EMl yayılan emisyon

Mekanik yapı

Welghl	=40g
Malzeme	Kasa: PC, plastik veya polyester
terminali	kablo maksimum,1,75 mm2(0,0027 inç2)

Ekran ve işletim sistemi Uzaktan çalıştırma

Yapılandırma aracı	Özel konfigürasyon aracı
Konfigürasyon yazılımı	PC işletim yazılımı (Reaowin 2o00 ]
geçmeli	Fişli TTL-l-RS 232 kablosuyla bağlanan PC arayüzü
Yapılandırma parametresi	Sensör tipi, bağlantı tipi ve mühendislik ünitesi (C/F) ölçüm aralığı, dahili/harici soğuk bağlantı kompanzasyonu, iki kablolu sistem ölçümünde kablo direnci kompanzasyonu, arıza durumu, çıkış sinyali (4...20/20...4 mA), dijital filtre (nemli), çıkış, ölçüm noktası işareti (8 karakter) ve analog çıkış.
