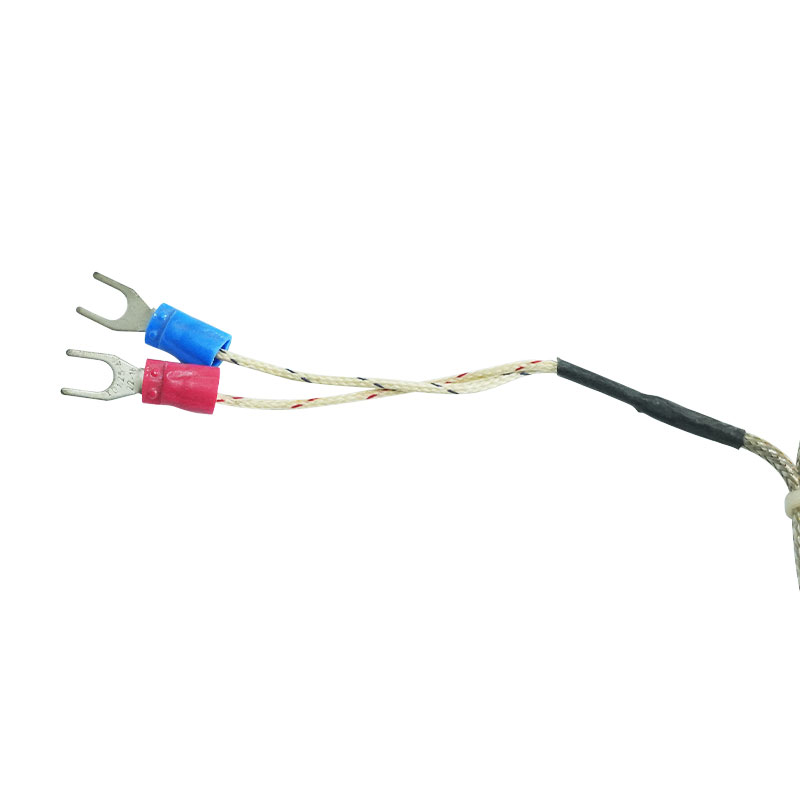

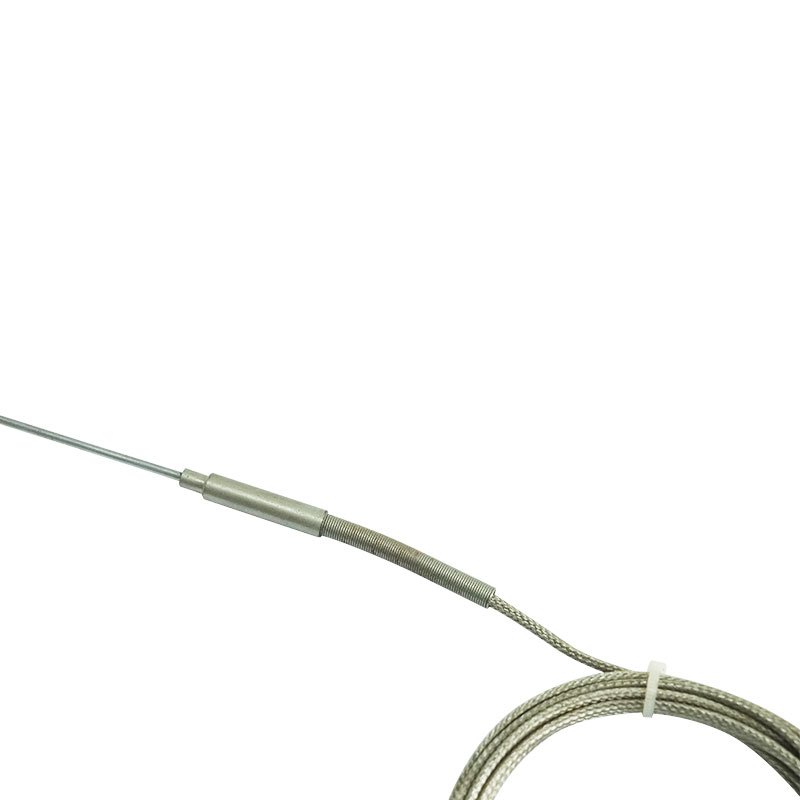

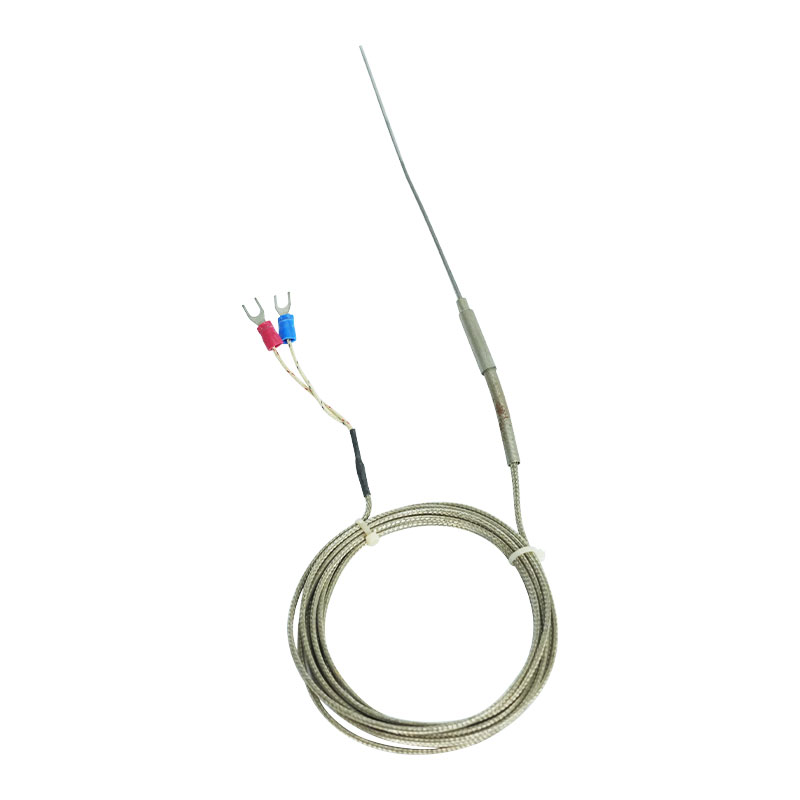

Kılıflı termokupl
Kılıflı termokupl
Kılıflı termokupl

Kılıflı termokupl

Kılıflı termokupl, incelik, kolay bükülme, kısa termal tepki süresi, titreşim önleme, sıcaklık direnci, sıkıştırma direnci sağlamlığı vb. avantajlara sahiptir. Sadece doğrudan ölçüm için değil aynı zamanda geleneksel porselen boncuk dizisi tipi elemanların yerine iç çekirdek elemanı olarak Montaj termokupl için de kullanılabilir. Özellikle dar mesafeli boru hatları, bükülmüş boru hatları, hızlı tepki ve mikro hareketin gerekli olduğu özel sıcaklık ölçüm yerleri için montaja uygundur. İçerir: Sabit olmayan cihaz kılıflı termokupl Yüksük cıvata tipi kılıflı termokupl Yüksük flanş tipi kılıflı termokupl
Teklif Alın
ÖNCEKİ：WRNM serisi yüzey termokuplSONRAKİ：Çok noktalı kılıflı termokupl
  • Parametre
  • Bize Ulaşın

  • kılıflı termokuplun tipi, sıcaklık ölçüm aralığı ve toleransı

    Kategori Kod Mezuniyet İşareti Tüpün dış çapı (mm) Ölçüm Aralığı(°C) Maksimum uygulama sıcaklığı(°C) ∆tTolerans
    1 2
    Nikel-krom-kupronikel WReK E ≥Φ3 -40-700 700 ±1,5°C veya ±0,4%t ±2,5°C veya ±0,75%t
    Nikel-kromyum-nisiloy WRNK K -40-900 950
    Ferrum-kupronikel WRJK J -40-500 600
    Guprum-kupronikel WRCK T -40-350 400
    Rodyum Platin-Platin WRPK S Φ5-Φ8 0-1100 1300 ±1,5°C ben: %2,5 l

    Sabit olmayan cihaz kılıflı termokupl

    Bağlantı kutusu tipi Modeliii
    Basit tip WR□K-101
    WR□K 2 -101
    Su geçirmez tip WR□K-131
    WR□K 2 -131
    Hızlı bağlantı tipi WR□K-151
    WR□K 2 -151
    Havacılık soket tipi WR□K-161
    WR□K 2 -161
    Kol tipi WR□K-187
    WR□K 2 -187
    Uzatma teli tipi WR□K-191
    WR□K 2 -191

    Not:(1)WRNK-101, montaj termokuplunun iç çekirdeğini değiştirmek için kullanılabilir. (2) Uzatma teli tipi genellikle 500 mm'lik kurşun tel ile bağlanır, eklemeniz gerekiyorsa lütfen uzunluğu belirtin. (3) Ölçüm terminali yalıtım tipiyle birlikte sağlanır. şaseye bağlanması gerekiyorsa mantis "1" modelini "2" ve "7" modelini " 8 " olarak değiştirin. örneğin 131, 132 olarak değiştirilir; 187, 188 olarak değiştirilir. (4) Derecelendirme işareti ve ölçüm aralığı için Sayfa 26-28, Tablo 6 ve Şekil 35'e bakın. Kılıflı termokuplun tepki süresi, çapı ve mevcut uzunluğu.

    Yüksük cıvata tipi kılıflı termokupl

    Bağlantı kutusu tipi Modeliii
    Su geçirmez tip WR□K-231
    WR□K 2 -231
    WR□K-331
    WR□K 2 -331
    Hızlı bağlantı tipi WR□K-251
    WR□K 2 -251
    WR□K-351
    WR□K 2 -351
    Havacılık soket tipi WR□K-261
    WR□K 2 -261
    WR□K-361
    WR□K 2 -361
    Uzatma teli tipi WR□K-291
    WR□K 2 -291
    WR□K-391
    WR□K 2 -391
    Uzatma teli tipi(stainless steel flexible tube) WR□K-291G
    WR□K 2 -291G
    WR□K-391G
    WR□K 2 -391G

    Not:(1) 500mm kurşun tel genellikle uzatma kablosu tipine takılır, eklemeniz gerekiyorsa lütfen uzunluğu belirtin.

    (2)Ölçüm terminali izolasyon tipiyle sağlanır. uyumun kabuğa bağlanması gerekiyor; mantis modelini "1" "2" olarak değiştirin; örneğin 231, 232 olarak değiştirildi; 291, 292 olarak değiştirildi.

    (3)Kılıflı termokuplun çapı 5'ten az değildir. Yüksük cıvataların vidalı cıvataları için genel tedarik M16×1,5 ve ≤Φ4 ise M12×1,5'tir.

    (4)Sabit yüksüklü flanşın nominal basıncı 2,5MPa'dır. Hareketli yüksüklü flanşın nominal basıncı normal basınçtır.

    (5) Derecelendirme işareti ve ölçüm aralığı için Sayfa 26 - 28, tablo 6 ve Şekil 35'e bakın. kılıflı termokuplun tepki süresi, çapı ve mevcut uzunluğu

    Yüksük flanş tipi kılıflı termokupl

    Bağlantı kutusu tipi Modeliii
    Su geçirmez tip WR□K-431
    WR□K2-431
    WR□K-531
    WR□K 2 -531
    Hızlı bağlantı tipi WR□K-451
    WR□K 2 -451
    WR□K-551
    WR□K 2 -551
    Havacılık soket tipi WR□K-461
    WR□K 2 -461
    WR□K-561
    WR□K 2 -561
    Uzatma teli tipi WR□K-491
    WR□K 2 -491
    WR□K-591
    WR□K 2 -591
    Uzatma teli tipi(stainless steel flexible tube) WR□K-4911G
    WR□K 2 -4911G
    WR□K-5911G
    WR□K 2 -5911G

    Not: (1)500 mm'lik kurşun tel genellikle "S" tipi uzatma kablosuna bağlanır, eklemeniz gerekiyorsa lütfen uzunluğu ayrı olarak belirtin.

    (2) Ölçüm terminali yalıtım tipiyle birlikte sağlanır. Eğer şaseye bağlanması gerekiyorsa mantis "1" modelini "2" olarak değiştirin, örneğin.431, 432 olarak değiştirilir.

    (3) Kılıflı termokuplun çapı Φ5'ten az değildir. Yüksük flanşı için genel besleme Φ60 ve ≤ 04 ise Φ50'dir.

    (4)Sabit yüksük flanşının nominal basıncı 2,5MPa'dır. Hareketli yüksük flanşının nominal basıncı normal basınçtır.

    (5) Derecelendirme işareti ve ölçüm aralığı için Sayfa 26 - 28, tablo 6 ve Şekil 35'e bakın. Kılıflı termokuplun tepki süresi, çapı ve mevcut uzunluğu.
