Sıcaklık Verici: Nasıl Çalışır, Doğruluğu ve Seçimi

Sıcaklık Verici Nedir ve Nasıl Çalışır?

A sıcaklık verici sıcaklık algılama elemanından elektrik çıktısını alarak, bunu dahili sinyal koşullandırma ve doğrusallaştırma devreleri yoluyla işleyerek ve ölçülen sıcaklıkla orantılı standartlaştırılmış bir çıktı üreterek çalışır. Modern bir dijital sıcaklık vericisinin iç mimarisi, ham, doğrusal olmayan bir sensör sinyalini, uzun mesafeli iletim ve dağıtılmış bir kontrol sistemi veya programlanabilir mantık denetleyicisi tarafından doğrudan işleme için uygun, doğru, gürültüye dayanıklı bir çıkışa dönüştüren dört işlevsel aşamadan oluşur.

Sıcaklık Vericisinin Dört Dahili Aşaması

Modern bir endüstriyel sıcaklık vericisinin içindeki sinyal işleme zinciri, girişin termokupl, RTD veya başka bir sensör türünden olup olmadığına bakılmaksızın tutarlı bir mimariyi takip eder:

• Giriş sinyali edinimi: Vericinin giriş devresi, bir termokupldan milivolt seviyesinde bir EMF (tip ve sıcaklık aralığına bağlı olarak tipik olarak 0 ila 60 mV) veya bir RTD'den (ölçüm aralığı boyunca bir Pt100 sensörü için tipik olarak 100 ila 400 ohm) bir direnç değeri olabilen sensör sinyalini alır. Giriş devresi, RTD sensörleri için uyarma akımını sağlar (kendi kendine ısınma hatasını en aza indirmek için genellikle 0,2 ila 1,0 mA) ve sensör çıkışının yüklenmesini önlemek için termokupl milivolt sinyallerine yüksek giriş empedansı amplifikasyonu uygular.
• biralogdan dijitale dönüşüm: Güçlendirilmiş giriş sinyali, tipik olarak 16 ila 24 bit çözünürlükte, yüksek çözünürlüklü bir analogdan dijitale dönüştürücü tarafından dijital bir temsile dönüştürülür. Bu yüksek çözünürlük, vericinin yapılandırılmış ölçüm aralığı dahilinde çok küçük sıcaklık değişikliklerini çözebilmesini sağlar. 100 santigrat derecelik bir aralıktaki 16 bitlik bir dönüştürücü, yaklaşık 0,0015 santigrat derecelik bireysel sıcaklık değişikliklerini çözer; bu, sistemin nihai ölçüm belirsizliğinden çok daha hassastır ancak doğrusallaştırma ve çıktı hesaplamasından sonra doğruluğu korumak için gereken dahili hassasiyeti sağlar.
• Doğrusallaştırma ve telafi: Dijital işlemci, ham dijital değeri bir sıcaklık değerine dönüştürmek için vericinin belleğinde saklanan sensöre özel karakterizasyon polinomunu uygular. Bu doğrusallaştırma adımı önemlidir çünkü ne termokupl EMF-sıcaklık ne de RTD direnci-sıcaklık ilişkileri doğrusal değildir; Termokupllar için IEC 60584 standardında ve Pt RTD'ler için IEC 60751 standardında tanımlanan karakterizasyon polinomları bu doğrusal olmama durumlarını telafi eder. Termokupl vericiler için bu aşama aynı zamanda verici terminallerindeki referans bağlantı sıcaklığını hesaba katan soğuk bağlantı telafisini de uygular; bu sıcaklığın doğru bir proses sıcaklığı okuması elde etmek için ölçülmesi ve termokupl çıkışından çıkarılması gerekir.
• Çıkış üretimi: Doğrusallaştırılmış sıcaklık değeri, ölçülen sıcaklığı doğrusal olarak 4 ila 20 mA akım aralığına eşleyerek çıkış akımını hesaplamak için kullanılır. Verici, hesaplanan akım çıkışını döngü besleme voltajından ve kablo direncinden bağımsız olarak koruyan hassas bir akım kaynağını çalıştırır ve alıcı cihazın proses değişkeni olarak gördüğü voltajdan bağımsız akım döngüsü sinyalini sağlar.

Sıcaklık Verici Termokupllarla Nasıl Çalışır?

Bir termokupl, ölçüm bağlantı noktası (proses ölçüm noktasına yerleştirilen sıcak bağlantı) ve referans bağlantı noktası (termokupl telinin bakır iletkenlere geçtiği noktada, tipik olarak vericinin giriş terminallerinde bulunan soğuk bağlantı) arasındaki sıcaklık farkına orantılı olarak küçük bir elektromotor kuvvet (EMF) üreten iki farklı metal telin bir birleşimidir. Termokupl mutlak sıcaklığı ölçmez; bir sıcaklık farkını ölçer ve sıcaklık vericisinin, bu farkı mutlak proses sıcaklığına dönüştürmek için referans bağlantı sıcaklığını eklemesi gerekir.

Modern sıcaklık vericileri, termokupl giriş terminallerine monte edilmiş, tipik olarak hassas bir termistör veya silikon bant aralığı sensörü olan dahili bir soğuk bağlantı dengeleme sensörünü içerir. Bu sensör, verici giriş terminallerinin gerçek sıcaklığını ölçer ve doğrusallaştırma hesaplaması sırasında bu referans bağlantı noktası sıcaklığını ölçülen termokupl EMF'sine ekler. Soğuk bağlantı telafisinin doğruluğu, termokupl verici sistemlerinin genel ölçüm belirsizliğine önemli bir katkıda bulunur ve yüksek kaliteli vericiler, soğuk bağlantı telafisi doğruluğunu, vericinin sinyal koşullandırma doğruluğundan ayrı olarak belirtir. 0,5 santigrat derecelik bir soğuk bağlantı telafisi hatası, diğer tüm sistem bileşenlerinin kalitesinden bağımsız olarak doğrudan genel ölçüm hatasına eklenir.

Termokupl tipi seçimi, sensör verici kombinasyonunun ölçüm aralığını, hassasiyetini ve kimyasal uyumluluk özelliklerini belirler. Endüstriyel sıcaklık vericileriyle en yaygın kullanılan tipler şunlardır:

• K Tipi (Kromel/Alümel): Yaklaşık 200 ila 1.260 santigrat derece aralığını kapsayan ve santigrat derece başına yaklaşık 41 mikrovoltluk bir Seebeck katsayısıyla en yaygın kullanılan endüstriyel termokupl. Tip K, oksitleyici ve inert atmosferler için uygundur ve çoğu endüstriyel sıcaklık izleme uygulaması için yeterli doğruluk sağlar.
• Tip J (Demir/Köstence): 40 ila 750 santigrat derece aralığı ve santigrat derece başına yaklaşık 51 mikrovoltluk Seebeck katsayısı ile atmosferleri azaltmak veya vakumlamak için uygundur. K Tipi ile karşılaştırıldığında derece başına daha yüksek çıkış, işlenecek verici giriş sinyallerinin daha küçük olduğu anlamına gelir, ancak demir iletken maksimum sıcaklığı ve izin verilen atmosferi sınırlar.
• T Tipi (Bakır/Köstence): 200 ila 350 santigrat derece arasındaki kriyojenik ve düşük sıcaklık ölçümleri için kullanılır ve 0 santigrat derecenin altındaki sıcaklıklarda mükemmel tekrarlanabilirlik özelliği, onu soğuk oda ve kriyojenik depolama izleme uygulamaları için tercih edilen seçenek haline getirir.
• Tip R ve Tip S (Platin/Rodyum alaşımları): Asil metal termokupllar, cam, seramik ve çelik üretimi gibi baz metal termokuplların hayatta kalamayacağı uygulamalarda 0 ila 1.600 santigrat derece arasındaki yüksek sıcaklıklarda kullanılır. Daha düşük Seebeck katsayıları (Santigrat derece başına yaklaşık 10 mikrovolt), yeterli doğruluğu elde etmek için yüksek çözünürlüklü verici giriş amplifikasyonunu gerektirir.

Sıcaklık Vericilerinde RTD Giriş İşleme

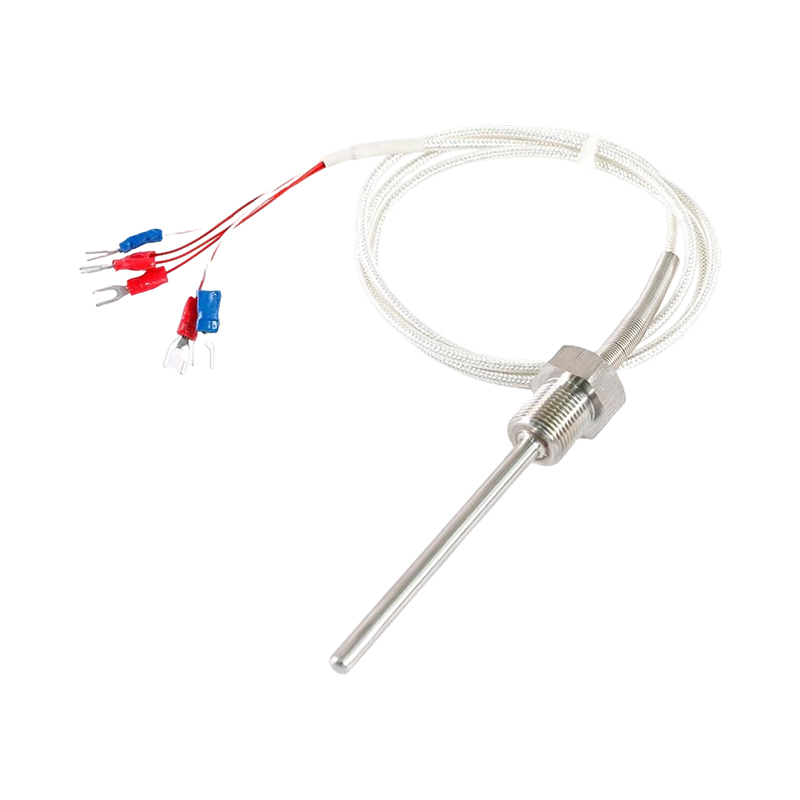

Direnç sıcaklık dedektörleri (RTD'ler), termokupllardan temel olarak farklı bir fiziksel prensiple çalışır ve sıcaklık arttıkça saf bir metal elementin (Pt100 ve Pt1000 tiplerinde platin) elektrik direncindeki artışı ölçer. Verici, RTD elemanı üzerinden bilinen küçük bir akım sağlar ve direnci hesaplamak için ortaya çıkan voltajı ölçer, ardından bu direnci sıcaklığa dönüştürmek için Callendar Van Dusen denklemini veya IEC 60751 karakterizasyon polinomunu uygular.

Kurşun tel direncinin ölçüm doğruluğu üzerindeki etkisini ortadan kaldırmak için üç telli ve dört telli RTD bağlantı konfigürasyonları kullanılır. İki kablolu konfigürasyonda, kurşun kablo direnci (ortam sıcaklığına ve kablo uzunluğuna göre değişir) doğrudan ölçülen RTD direncine eklenir ve düzeltilemeyen bir hataya neden olur. Üç kablolu konfigürasyonda verici, ortak dönüş kablosunun kurşun direncini iptal eden ve hatayı iki ayrı kablo arasındaki direnç farkına indirgeyen bir Wheatstone köprüsü veya eşdeğer devre kullanır. Dört kablolu konfigürasyonda, ayrı akım taşıma ve voltaj algılama kablo çiftleri, ölçüm üzerindeki kablo direncinin etkisini tamamen ortadan kaldırarak RTD sensörünün tam içsel doğruluğunu sağlar. Laboratuvar ve yüksek hassasiyetli proses uygulamaları için dört kablolu bağlantı standarttır; Bazı artık kurşun direnci hatalarının kabul edilebilir olduğu endüstriyel kurulumlarda üç kablolu bağlantı yaygındır.

Sıcaklık Vericileri Ne Kadar Doğrudur?

Bir sıcaklık verici sisteminin doğruluğu, her biri toplam ölçüm belirsizliğine katkıda bulunan birden fazla bireysel hata kaynağının birleşimidir. Bu hata kaynaklarını ve bunların nasıl bir araya geldiğini anlamak, belirli bir uygulama için yeterli doğruluğa sahip bir vericiyi seçmek ve verici veri sayfalarında belirtilen doğruluk özelliklerini yorumlamak için çok önemlidir.

Verici Doğruluğu Bileşenleri

Eksiksiz bir sıcaklık verici sistemi doğruluk bütçesi aşağıdaki kaynaklardan gelen katkıları içerir:

• Sensör doğruluğu: IEC 60751 standardı, Pt100 RTD doğruluğunun iki sınıfını tanımlar. A Sınıfı sensörler, artı veya eksi (T'nin mutlak değerinin 0,15 ila 0,002 katı) santigrat derece doğruluğuna sahiptir; burada T, santigrat derece cinsinden sıcaklıktır; bu, 50 santigrat derecede yaklaşık artı veya eksi 0,25 santigrat derece ve 200 santigrat derecede artı veya eksi 0,55 santigrat derece verir. B Sınıfı sensörler, Sınıf A'nın iki katı toleransa sahiptir. IEC 60584 uyarınca termokupl doğruluğu, hangisi daha büyükse, okuma yüzdesi veya Santigrat derece cinsinden sabit bir değer olarak ifade edilir: standart bir Sınıf 1 K Tipi termokupl, artı veya eksi 1,5 santigrat derece veya artı veya eksi okumanın yüzde 0,4 doğruluğuna (hangisi daha büyükse) sahiptir.
• Verici referans doğruluğu: Kararlı koşullar altında referans ortam sıcaklığında (tipik olarak 20 ila 25 santigrat derece) belirtilen vericinin kendi sinyal koşullandırma doğruluğu. Emerson Rosemount, ABB, Endress Hauser ve Yokogawa gibi üreticilerin yüksek kaliteli endüstriyel sıcaklık vericileri, RTD girişleri için artı veya eksi 0,05 ila 0,1 santigrat derece ve termokupl girişleri için artı veya eksi 0,1 ila 0,5 santigrat derece referans doğruluk spesifikasyonlarına ulaşır; bu da yüksek doğruluklu sensörler kullanıldığında vericinin toplam sistem belirsizliğine nispeten küçük bir katkıda bulunmasını sağlar.
• Ortam sıcaklığı etkisi: Vericinin doğruluğu, çalışma sıcaklığı referans sıcaklıktan uzaklaştıkça düşer. Tipik verici ortam sıcaklığı etkileri, ortam sıcaklığı değişiminin santigrat derecesi başına çıktıdaki değişiklik olarak belirtilir; genellikle ortam değişiminin santigrat derecesi başına 0,005 ila 0,02 santigrat derece aralığındadır. Eksi 20 ila artı 60 santigrat derece arasındaki ortam sıcaklıklarına maruz kalabilecek bir saha muhafazası içine yerleştirilmiş bir vericide, ortam sıcaklığı etkisi, toplam ölçüm hatasına 0,4 ila 1,6 santigrat derece ek belirsizlik ekleyebilir.
• Uzun vadeli sürüklenme: Sıcaklık vericisinin doğruluğu, elektronik bileşenlerin eskimesi ve termal döngüden kaynaklanan mekanik stres nedeniyle zaman içinde kademeli olarak değişir. İyi tasarlanmış endüstriyel vericiler, 10 yıllık bir hizmet periyodu boyunca artı veya eksi aralığın yüzde 0,1 ila 0,25'i kadar uzun vadeli kararlılık belirtir; bu, tipik bir 100 santigrat derece ölçüm aralığı için yılda 0,1 santigrat dereceden daha az sapma anlamına gelir. Periyodik kalibrasyon kontrolü yoluyla sapmanın doğrulanması, vericinin hizmet ömrü boyunca ölçüm bütünlüğünü korumak için standart uygulamadır.

Proses Uygulamalarında Pratik Doğruluk

Tipik bir endüstriyel proses kurulumunda iyi eşleştirilmiş bir sensör ve verici sisteminin birleşik doğruluğu, tüm hata kaynaklarını hesaba katarak, tipik olarak RTD tabanlı sistemler için artı veya eksi 0,5 ila 2 santigrat derece aralığına ve termokupl bazlı sistemler için artı veya eksi 1,5 ila 5 santigrat derece aralığına düşer. Termokupl sistemleri için daha geniş belirsizlik aralığı, sensörün kendi düşük doğal doğruluğunun, vericideki soğuk bağlantı dengeleme hatasının ve termokupl EMF ölçümlerinin elektriksel girişime karşı daha fazla duyarlılığının birleşimini yansıtır.

Artı veya eksi 0,5 santigrat derecenin altında ölçüm belirsizliği gerektiren uygulamalar için, A Sınıfı veya 1/3 DIN toleranslı bir Pt100 RTD seçin, bunu dört kablolu konfigürasyonda bağlayın, RTD girişi için belirlenmiş yüksek doğruluklu bir verici kullanın ve vericiyi sabit ve orta dereceli ortam sıcaklığına sahip bir konuma kurun. Önde gelen üreticilerin dört telli Pt100 sistemleri, iyi kontrol edilen kurulumlarda artı veya eksi 0,2 ila 0,3 santigrat derece birleşik ölçüm belirsizliği elde edebilir; daha sıkı sıcaklık kontrolünün gerekli olduğu ilaç, gıda ve hassas proses uygulamaları için uygundur.

Doğruluk Karşılaştırması: Termokupl ve RTD Verici Sistemleri

Faktör	Termokupl Verici Sistemi	RTD (Pt100) Verici Sistemi
Tipik sistem doğruluğu	Artı veya eksi 1,5 ila 5 derece C	Artı veya eksi 0,2 ila 1,0 derece C
Sıcaklık aralığı	1.600 dereceye kadar C (asil metal türleri)	Tipik olarak 600 ila 850 derece C'ye kadar
Uzun vadeli istikrar	Daha düşük (metalurjik değişimden kaynaklanan EMF sapması)	Daha yüksek (platinin direnç stabilitesi)
Tepki süresi	Daha hızlı (daha küçük termal kütle)	Biraz daha yavaş (daha büyük eleman kütlesi)
Maliyet (sensör)	Daha düşük	Daha yüksek
Gürültü duyarlılığı	Daha yüksek (millivolt signal)	Daha düşük (resistance measurement)
En iyi uygulamalar	Yüksek sıcaklık, hızlı tepki, geniş aralık	Yüksek doğruluk, orta sıcaklık, uzun süreli kararlılık

Entegre Sıcaklık Vericileri: Tasarım ve Avantajları

An entegre sıcaklık vericisi algılama elemanını ve verici elektroniklerini tek bir fiziksel düzenekte birleştirir; genellikle doğrudan termovel üzerine veya sıcaklık sensörü düzeneğinin kafasına monte edilir. Bu entegre yaklaşım, ayrı bir uzaktan sensörün, ayrı olarak monte edilmiş bir vericiye bir uzatma kablosu aracılığıyla bağlandığı geleneksel bölünmüş mimariyle çelişir ve entegre vericileri çoğu yeni endüstriyel proses sıcaklığı kurulumu için tercih edilen konfigürasyon haline getiren çeşitli pratik ve performans avantajları sağlar.

Entegre Sıcaklık Vericilerinin Fiziksel Konfigürasyonları

Entegre sıcaklık vericileri iki temel fiziksel konfigürasyonda mevcuttur:

• Başa monte vericiler: Termovel monteli sıcaklık sensörü tertibatının bağlantı başlığının içine monte edilmiş kompakt bir verici modülü. Verici modülü tipik olarak standart bağlantı başlığına uyan DIN B veya DIN A formatındaki bir muhafazayı kaplar ve sensör kabloları, kapalı kafa muhafazası içindeki verici terminallerine doğrudan bağlanır. Başa takılan vericiler, sensör ile verici arasındaki uzatma kablosunu ortadan kaldırarak EMF başlatma kaynaklarını, kablo direnci hatasını ve genişletilmiş kablolu sistemleri etkileyen konnektör kaynaklı ölçüm bozulmasını ortadan kaldırır. Standart 4 ila 20 mA akım döngüsü sinyalini, bağlantı başlığından kontrol sistemine çıkan iki kablo üzerinden verirler; bölünmüş mimari sistemlerde gerekli olan özel uzatma kablosu veya termokupl uzatma kablosu yerine yalnızca standart kontrol kablosu gerektirirler.
• Raya monteli veya DIN raylı vericiler: Alet dolapları veya sıralama panelleri içindeki standart DIN 35 rayına monte edilmek üzere tasarlanmış kompakt verici modülleri, genellikle kısa ila orta kablo mesafeleri üzerinden uzak saha sensörlerinden sensör girişlerini alır. Bu vericiler, başa takılan tiplerle aynı aralıktaki sensör girişlerini kabul eder ancak bir alet kabininin kontrollü ortamında bulunurlar, yaşadıkları ortam sıcaklığı değişimini azaltır ve konfigürasyon ve değiştirme için erişimi kolaylaştırır. Raya monte vericiler genellikle birden fazla sensörün tek bir kabine beslendiği gruplanmış uygulamalarda ve proses bağlantı konumunun sıcaklık, titreşim veya erişim kısıtlamaları nedeniyle başa monte vericinin montajına izin vermediği kurulumlarda kullanılır.

Entegre Vericilerin Performans Avantajları

Entegre mimari, ölçüm kalitesini ve sistem güvenilirliğini doğrudan etkileyen çeşitli alanlarda bölünmüş sensör verici sistemlerine göre ölçülebilir performans iyileştirmeleri sağlar:

• Termokupl uzatma kablosu hatalarının ortadan kaldırılması: Termokupl uzatma kablosu, termokuplun milivolt sinyalini sensör kafasından uzak vericiye veya kontrol sistemine taşır. Bu uzatma kablosundaki herhangi bir kopma, konnektör veya topraklama döngüsü, alıcı cihazdaki geçerli sıcaklık sinyallerinden ayırt edilemeyen hatalara neden olur. Başa takılan vericiler, milivolt sinyalini sensör kafasında 4 ila 20 mA akım döngüsü sinyaline dönüştürerek uzatma kablosunu tamamen ortadan kaldırır ve akım döngüsü sinyali, uzun vadede milivolt sinyallerini bozan gürültü ve sızıntı hatalarından tamamen etkilenmez.
• Geliştirilmiş gürültü bağışıklığı: Entegre vericinin 4 ila 20 mA akım döngüsü çıkışı, yakındaki motorlardan, değişken frekanslı sürücülerden ve güç kablolarından kaynaklanan elektromanyetik girişime (EMI), uzun uzatma kabloları üzerinden taşınan milivolt sensör sinyallerine göre çok daha dayanıklıdır. Önemli elektriksel gürültünün olduğu endüstriyel ortamlarda, bu gürültü bağışıklığı iyileştirmesi genellikle ölçüm değişkenliğinde ölçülebilir bir azalmaya neden olur ve bu da doğrudan daha kararlı proses kontrolüne dönüşür.
• Daha az kablolama maliyeti: 4 ila 20 mA akım döngüsü bağlantıları için kullanılan standart ekranlı bükümlü çift kablonun maliyeti, telafisiz termokupl uzun mesafeleri için gereken özel termokupl uzatma kablosundan metre başına yüzde 40 ila 60 daha azdır. Kontrol odasından 50 metre veya daha uzak mesafelerde yüzlerce sıcaklık ölçüm noktasına sahip büyük kurulumlar için bu kablolama maliyeti farkı, basit terminal kafalarına kıyasla başa takılan vericilerin yüksek birim maliyetini kısmen veya tamamen dengeleyen önemli bir sermaye maliyeti tasarrufunu temsil eder.

Proses Kontrolü için Doğru Sıcaklık Transmitterini Seçmek

Bir proses kontrol uygulaması için doğru sıcaklık vericisinin seçilmesi, vericinin özelliklerinin aynı anda birden fazla boyutta uygulamanın ölçüm gereksinimleriyle eşleştirilmesini gerektirir. Aşağıdaki çerçeve, pratik bir karar sıralamasında temel seçim kriterlerini ele almaktadır.

Sensör Tipi ve Ölçüm Aralığı

İlk seçim kararı, sistemin temel doğruluk potansiyelini, ölçüm aralığını ve çevresel uyumluluğunu belirleyen sensör tipidir. Artı veya eksi 1 santigrat dereceden daha iyi ölçüm doğruluğu gerektiren uygulamalar, 600 santigrat derecenin altındaki sıcaklıklar ve uzun yıllar boyunca sürekli hizmetin gerekli olduğu uygulamalar için RTD (Pt100 veya Pt1000) sensörlerini ve uyumlu vericileri kullanın. Hızlı sıcaklık değişikliklerine hızlı yanıt verilmesinin gerekli olduğu veya çok sayıda ölçüm noktası için RTD sensörlerinin maliyetinin fahiş olduğu uygulamalar için, 600 santigrat derecenin üzerindeki sıcaklıklar için termokupl sensörleri ve uyumlu vericiler kullanın.

Hem termokupl hem de RTD girişlerini kabul eden evrensel giriş vericileri, çoğu büyük üreticiden temin edilebilir ve çeşitli sensör envanterlerine sahip tesislerde veya vericinin satın alındığı sırada mevcut sensör tipinin bilinmeyebileceği yenileme uygulamalarında özellikle değerlidir. Evrensel giriş vericileri, hem milivolt düzeyindeki termokupl sinyalini hem de RTD girişleri için gereken direnç ölçümünü idare edecek giriş devrelerinin tasarlanmasında yer alan tavizler nedeniyle genellikle sensöre özel vericilerle karşılaştırıldığında küçük bir doğruluk artışından fedakarlık eder, ancak modern tasarımlar çoğu durumda bu doğruluk cezasını 0,05 santigrat derecenin altına düşürmüştür.

Çıkış Protokolü ve İletişim Gereksinimleri

Vericinin çıkış protokolü, alıcı kontrol sistemi altyapısıyla uyumlu olmalıdır:

• Yalnızca 4 ila 20 mA analog: Dijital saha iletişim özelliği olmayan eski DCS ve PLC sistemleri veya kontrol sisteminde yalnızca mevcut proses sıcaklığı değerinin gerekli olduğu ve hiçbir teşhis verisinin iletilmesine gerek olmayan basit uygulamalar için uygundur. Yalnızca analog verici, alıcı kontrol sisteminde yalnızca standart bir analog giriş kartı gerektiren en basit ve en düşük maliyetli seçenektir.
• HART ile 4 ila 20 mA: HART protokolü (Otoyol Adreslenebilir Uzaktan Dönüştürücü), 4 ila 20 mA akım döngüsü üzerine bir dijital sinyal ekleyerek, birincil 4 ila 20 mA sinyal mevcut analog giriş altyapısıyla çalışmaya devam ederken konfigürasyon, teşhis ve ikincil işlem değişken verilerinin HART uyumlu bir varlık yönetimi sistemine iletilmesine olanak tanır. HART özellikli vericiler, dünya çapında yeni endüstriyel sıcaklık verici kurulumları için baskın seçimdir çünkü mevcut analog kablolama altyapısının değiştirilmesini gerektirmeden dijital teşhis yeteneği sağlarlar.
• Foundation Fieldbus veya PROFIBUS PA: 4 ila 20 mA akım döngüsünü, bir veri yolu topolojisinde birden fazla cihazı bağlayabilen tek bir kablo çifti üzerinden birden fazla işlem değişkeni, teşhis ve konfigürasyon parametresi taşıyan tamamen dijital bir iletişim protokolü ile değiştiren saf dijital alan veri yolları. Kontrol sisteminin bu protokolleri desteklediği yeni kurulumlar için uygundur ve tek bir kablo çiftinden elde edilen çok değişkenli ölçüm ve kapsamlı teşhis avantajları, analog veya HART sistemleriyle karşılaştırıldığında daha yüksek kurulum mühendisliği maliyetini haklı çıkarır.
• Kablosuz (WirelessHART veya ISA100): Ölçümleri herhangi bir sinyal kablosu olmadan, pillerle veya proses ortamından enerji toplayarak kablosuz bir ağ geçidine ileten kablosuz sıcaklık vericileri. Kablosuz vericiler, yeni sinyal kablolarını erişilemeyen veya tehlikeli konumlara yönlendirmenin son derece pahalı olacağı yenileme uygulamalarında ve kablolu bağlantıların pratik olmadığı, hareket eden veya dönen varlıkları izleyen uygulamalarda özellikle değerlidir.

Çevre ve Proses Koşulları

Vericinin kurulacağı fiziksel ortam, vericinin muhafazası, giriş koruma derecesi ve tehlikeli alan sertifikasyonu ile ilgili gereksinimleri zorunlu kılar:

• Giriş koruması: Verici muhafazası, dış mekan kurulumları ve yıkama ortamları için minimum IP65 sınıfına (toz geçirmez ve su jetlerine karşı korumalı) sahip olmalıdır; Su baskını riski taşıyan uygulamalar için IP67 (1 metreye kadar suya batırma); ve su altında kalan konumlara kurulan vericiler için IP68 (sürekli su altında kalma). Verici elektronikleri, kurulumda fiilen kullanılan giriş bağlantılarından daha yüksek bir IP derecesi taşıyabileceğinden, bağlantı başlığının ve kablo girişlerinin IP derecesi doğrulanmalıdır.
• Tehlikeli alan sertifikasyonu: Ulusal veya uluslararası tehlikeli alan sınıflandırma standartları kapsamında potansiyel olarak patlayıcı olarak sınıflandırılan alanlara kurulan vericilerin, belirli alan sınıflandırmasına uygun sertifikayı taşıması gerekir. Sıcaklık vericileri için en yaygın tehlikeli alan koruma yöntemleri, Bölge 0, 1 ve 2'de (gaz tehlikesi) kullanım için kendinden güvenlik (Ex ia veya Ex ib) ve daha yüksek güç vericilerinin gerekli olduğu uygulamalar için aleve ve patlamaya dayanıklı muhafazalardır (Ex d). Vericinin özel onayının, kurulum yeri için geçerli olan gaz grubunu ve sıcaklık sınıfını kapsadığını doğrulayın.
• Titreşim ve şok direnci: Proses makinesi titreşimine maruz kalan kurulumlarda, beklenen titreşim frekansı ve genliği açısından test edilmiş ve derecelendirilmiş vericileri seçin. Kompresör, pompa ve türbin izleme uygulamalarına yönelik vericiler, titreşimin neden olduğu bileşen yorgunluğundan kaynaklanan erken arızaları önlemek için 10 ila 2.000 Hz frekans aralığında en az 2 g titreşim seviyeleriyle IEC 60068 2 6 titreşim test standartlarına göre derecelendirilmelidir.

Anahtar Seçim Parametreleri Özeti

Seçim Parametresi	Seçenekler	Karar Esasları
Sensör giriş tipi	RTD, Termokupl, Üniversal	Sıcaklık aralığı, accuracy requirement, response time
Çıkış protokolü	4 ila 20 mA, HART, Fieldbus, Kablosuz	Kontrol sistemi uyumluluğu, teşhis ihtiyaçları
Montaj stili	Başa monteli, DIN raylı, uzaktan kumandalı	Kurulum yeri, ortam sıcaklığı, erişim
Giriş koruması	IP65, IP67, IP68	Dış mekana maruz kalma, yıkanma, suya batma riski
Tehlikeli alan sertifikasyonu	Ex ia, Ex ib, Ex d, tehlikesiz	Alan sınıflandırması, gaz grubu, sıcaklık sınıfı
Doğruluk sınıfı	Standart (artı veya eksi 0,5 ila 1,0 derece C), Yüksek (artı veya eksi 0,1 ila 0,3 derece C)	Proses kontrol gereksinimi, güvenlik sistemi spesifikasyonu

Sıcaklık Vericisinde Sorun Nasıl Giderilir?

Sıcaklık vericisi Sorun giderme, hangi bileşenin dikkat gerektirdiğine ilişkin sonuçlara varmadan önce arızayı sensöre, kablolara veya verici elektroniğine yönelik sistematik olarak izole eden mantıksal bir teşhis dizisini takip eder. Verici sorunlarına bu sistematik yapı olmadan yaklaşmak, gereksiz bileşen değişimlerine ve prosesin aksama süresinin uzamasına neden olur. Aşağıdaki sıralama, endüstriyel sıcaklık verici kurulumlarında en yaygın hata kategorilerini kapsamaktadır.

Sabit Maksimum veya Minimum Çıkış (Doymuş Sinyal)

20,5 mA'ya (veya vericinin üst ölçek arıza akımına) veya 3,6 mA'ya (alt ölçek arıza akımı) kilitlenen bir verici çıkışı, vericinin bir aralık dışı durumu veya sensör arızası algıladığını ve çıkışını önceden ayarlanmış bir arıza güvenliği değerine yönlendirdiğini gösterir. Aşağıdaki şekilde teşhis edin:

1. Aktif hata kodlarını kontrol edin: Vericiye bir HART iletişim cihazı veya üreticinin konfigürasyon yazılımını bağlayın ve tüm aktif arıza teşhislerini okuyun. Vericinin kendi kendine teşhis sistemi, genellikle arızanın açık sensör girişi mi, sensör girişinde kısa devre mi, sensör girişi aralık dışı mı yoksa dahili verici donanım arızası mı olduğunu belirleyecektir. Bu tanılama bilgisi, ölçüm döngüsündeki her öğenin fiziksel olarak incelenmesini gerektirmeden, incelemeyi anında doğru bileşene yönlendirir.
2. Verici terminallerindeki sensör sürekliliğini ölçün: Sensör kablolarını verici giriş terminallerinden ayırın ve kalibre edilmiş bir multimetre ile terminal vidalarındaki sensör direncini (RTD için) veya sürekliliği (termokupl için) ölçün. Ortam sıcaklığındaki bir Pt100 RTD, sensörün 0 derece referansının üzerindeki her 25 santigrat derece için yaklaşık 109 ila 110 ohm ölçmelidir; açık devre okuması, kırık bir RTD elemanını veya kopmuş bir sensör kablosunu gösterir. Ortam sıcaklığındaki bir termokupl çok düşük bir direnç okuması üretmelidir (termokupl malzemesine ve uzunluğuna bağlı olarak tipik olarak 1 ila 10 ohm); açık devre, termokupl bağlantısının veya telinin koptuğunu gösterir.
3. Sensörü yeniden bağlayın ve okumayı bir referansa göre kontrol edin: Sensör verici terminallerinde doğru ölçüm yapıyorsa ancak verici çıkışı hala doymuşsa vericinin yapılandırılmış ölçüm aralığının gerçek proses sıcaklığına uygun olduğunu doğrulayın. Yapılandırılmış aralığın dışındaki bir sıcaklık için sensör sinyali alan, doğru şekilde çalışan bir verici, çıkışını doyuracaktır; Ölçüm aralığının azaltılması veya aralığın gerçek proses sıcaklığını içerecek şekilde yeniden yapılandırılması normal çalışmayı geri getirmelidir.

Gürültülü veya Kararsız Çıkış

Proses sıcaklığının kendisinin açıklayabileceği sıcaklığın ötesinde hızlı bir şekilde dalgalanan bir çıkış, sensörde veya verici kablolarında elektriksel gürültü alımını, gevşek bir bağlantıyı veya verici muhafazasında veya sensör bağlantı kafasında nem girişi sorununu belirtir. Aşağıdakileri sırasıyla araştırın:

• Kalkan topraklamasını kontrol edin: Sensör kablosu blendajının yalnızca bir ucunda (tipik olarak kontrol odası veya yönlendirme kabini ucunda) topraklandığını ve blendajın saha ucunun sonlandırılmadığını doğrulayın. Korumanın her iki ucundan topraklanması, parazit kaynağıyla aynı frekanslarda ölçüm devresine gürültü enjekte edebilen bir topraklama döngüsü oluşturur. Çift topraklı korumaların düzeltilmesi sıklıkla verici gürültüsü sorunlarını başka bir müdahaleye gerek kalmadan çözer.
• Bağlantı terminallerini nem ve korozyon açısından inceleyin: Verici bağlantı kafasını açın ve tüm terminal vidaları ve bağlantılarında nem birikmesi, korozyon ürünleri veya gevşek terminal vidaları olup olmadığını kontrol edin. Termokupl uzatma kablosu terminalleri ile topraklanmış metal yapı arasındaki nem, ölçümde gürültü olarak görünen kaçak akımlar oluşturur. Bağlantı kafasını kuru basınçlı havayla kurulayın, aşınmış terminallere kontak temizleyici uygulayın ve kafayı yeni bir kablo giriş contasıyla yeniden monte etmeden önce tüm terminal vidalarını belirtilen torkla sıkın.
• Sensör kablolarını güç kablolarından ayırın: Sensör kablosunun, sensörden vericiye veya kontrol odasına giden yolu boyunca güç kablolarından, değişken frekanslı sürücü kablolarından ve diğer yüksek gürültü kaynaklarından ayrı olarak yönlendirildiğini doğrulayın. Sensör ve güç kablolarının paralel yönlendirilmesi, ölçüm sinyaline gürültü katan endüktif ve kapasitif bağlantı oluşturur; Güç kablolarından en az 300 mm'lik bir mesafenin korunması veya sensör kablolarının ayrı bir metal kablo kanalına yerleştirilmesi bu bağlantı yolunu ortadan kaldırır.

Okuma Ofseti: Tutarlı Ölçüm Hatası

Ölçüm aralığı boyunca sabit bir ofset ile sürekli olarak gerçek proses sıcaklığının üstünde veya altında bir okuma üreten ve aynı süreçte kalibre edilmiş bir referans termometreyle karşılaştırılarak onaylanan bir sıcaklık vericisi, ya verici kalibrasyon sapmasını, yanlış verici konfigürasyonunu ya da telafi edilmemiş iki telli RTD bağlantısındaki kablo direnci gibi sistematik bir hata kaynağını gösterir. Bakım sırasında ortaya çıkan konfigürasyon hataları sistematik okuma sapmalarının yaygın ve kolayca düzeltilebilen bir nedeni olduğundan, kalibrasyon kontrolü gerçekleştirmeden önce verici konfigürasyon parametrelerini (sensör tipi, bağlantı tipi, aralık ve sıfır) orijinal devreye alma belgelerine göre doğrulayın. Yapılandırmanın doğru olduğu onaylanırsa, ofsetin büyüklüğünü ve sıcaklığa bağlılığını karakterize etmek için hassas bir sıcaklık kaynağı ve sertifikalı bir referans verici veya kalibratör kullanarak iki noktalı kalibrasyon kontrolü gerçekleştirin ve ofset uygulamanın doğruluk gereksinimini aşıyorsa bir kalibrasyon düzeltmesi uygulayın veya vericiyi değiştirin.

Endüstriyel Uygulamalar için Sıcaklık Vericilerinin Bakımı

Disiplinli sıcaklık verici bakım programı ölçüm doğruluğunu korur, proses kontrolünü bozan beklenmeyen ölçüm hatalarını önler ve cihaz yatırımının faydalı hizmet ömrünü maksimuma çıkarır. Endüstriyel sıcaklık vericilerine yönelik bakım programı, periyodik kalibrasyon doğrulamasını, fiziksel incelemeyi, kestirimci bakım için teşhis verilerinin incelemesini ve hizmet sırasında daha hızlı eskiyen sensör bileşenlerinin planlı değiştirilmesini kapsar.

Kalibrasyon Doğrulama Programı

Sıcaklık vericileri için kalibrasyon doğrulama aralığı, uygulamanın doğruluk gereksinimine, vericinin belirtilen uzun vadeli kararlılığına ve proses kontrol kalitesi ve güvenliği açısından tespit edilemeyen ölçüm hatasının sonuçlarına göre belirlenmelidir. Endüstriyel sıcaklık vericileri için tipik kalibrasyon doğrulama aralıkları, artı veya eksi 0,5 santigrat derecenin üzerindeki herhangi bir kaymanın derhal tespit edilmesi gereken güvenlik açısından kritik ölçümler için 6 aydan, vericinin uzun vadeli stabilite spesifikasyonunun (tipik olarak önde gelen üreticilerden yıllık aralığın yüzde 0,1 ila eksi yüzde 0,1 ila 0,25'i) kontroller arasında daha uzun aralıkları haklı çıkardığı kritik olmayan izleme ölçümleri için 2 ila 5 yıla kadar değişir.

Kalibrasyon doğrulaması, ulusal ölçüm standartlarına göre izlenebilir kalibre edilmiş bir sıcaklık kaynağı (kuru blok kalibratörü veya sıcaklık banyosu) kullanılarak yapılmalı ve kontrol edilen vericiden daha yüksek doğruluğa sahip kalibre edilmiş bir referans termometre karşılaştırma standardı olarak hizmet etmelidir. Hem sıfır ofseti hem de aralık hatasını karakterize etmek için, yapılandırılan aralık dahilinde (tipik olarak aralığın yüzde 25'i ve yüzde 75'inde) en az iki sıcaklık noktasında bulunan ve soldaki okumaları kaydedin. Tüm kalibrasyon sonuçlarını cihazın kalibrasyon kaydında belgeleyin ve bir ölçüm sorunu haline gelmeden önce kötüleşen sensör durumuna işaret edebilecek kademeli sapmayı belirlemek için sonuçları ardışık kalibrasyonlara yönlendirin.

Fiziksel Muayene ve Önleyici Bakım

Sıcaklık vericilerinin fiziksel muayene programı, her planlı bakım ziyaretinde aşağıdaki kontrolleri içermelidir:

• Muhafaza bütünlüğü: Verici muhafazasını fiziksel hasar, korozyon veya koruyucu kaplamalarda bozulma açısından inceleyin. Tüm kablo girişlerinin orijinal nominal kablo rakorlarıyla yalıtıldığını ve verici kapağındaki contaların hasarsız olduğunu ve tam temas halinde olduğunu doğrulayın. Muhafazanın giriş koruma derecesini korumak için aşınmış contaları değiştirin.
• Terminal bağlantıları: Tüm terminal bağlantılarını sızdırmazlık, korozyon ve bağlantı kafasında nem varlığı açısından inceleyin. Terminal vidalarını belirtilen torkla yeniden sıkın; Terminal bağlantılarındaki korozyon, zamanla artan ölçüm hatasına ve ele alınmazsa nihai açık devre arızasına neden olan ilerleyici bir arızadır.
• Termovel durumu (varsa): Termovelde dış korozyon, akış kaynaklı titreşimden kaynaklanan mekanik hasar (proses bağlantısında aşınma veya çatlama olarak görülebilir) ve iç temizlik olup olmadığını kontrol edin. Korozyondan kaynaklanan önemli ölçüde duvar incelmesi olan bir termovel, kalan duvarın arızalanması durumunda proses sıvısının salınması riski oluşturur ve termovelin ölçüm koruma işlevi tehlikeye girmeden önce değiştirilmesini gerektirir.
• Sensör elemanı durumu: Açıkta kalan RTD ve termokupl elemanları için, koruyucu kılıfı mekanik hasar, korozyon çukurlaşması ve sensör boşluğunda proses sıvısı kirliliğine ilişkin herhangi bir işaret açısından inceleyin. Mevcut sensör direncini (RTD için) veya yalıtım direncini (termokupl kılıfı için) devreye alma sırasında kaydedilen temel değerlerle karşılaştırın; Termokupl kılıfındaki izolasyon direncinin azalması (çalışma sıcaklığında 1 megohm'un altında), ölçüm hatalarına neden olacak ve sensörün değiştirilmesini gerektirecek nem girişini veya kılıf bozulmasını gösterir.

Kestirimci Bakım için Tanılama Verilerini Kullanma

HART özellikli ve dijital fieldbus sıcaklık vericileri, gelişen sorunları ölçüm hatalarına neden olmadan önce tanımlamak için kullanılabilecek teşhis verilerini sürekli olarak üretir. Modern entegre sıcaklık vericileri, soğuk bağlantı sıcaklığı, sensör direnci (RTD girişleri için), döngü besleme voltajı, vericinin dahili elektronik sıcaklığı ve son sıfırlamadan bu yana toplam çalışma saatleri dahil olmak üzere parametreleri izler ve rapor eder. Vericinin bir uyarı vermesini beklemek yerine normal operasyonlar sırasında bu teşhis parametrelerinin bir varlık yönetimi sistemi aracılığıyla incelenmesi, sensör değişimini sabit takvim aralıkları yerine gerçek durum göstergelerine dayalı olarak planlayan öngörücü bakım yaklaşımlarına olanak tanır.

Art arda okumalar sırasında teşhis verilerinde gözlemlenen, proses sıcaklığı için beklenen değerin üzerinde RTD sensör direncinde giderek artan bir artış, sensör elemanı kirliliğinin veya sonuçta önemli bir ölçüm hatasına veya açık devre arızasına neden olacak mekanik hasarın erken bir göstergesidir. Tam bir ölçüm arızasını beklemek yerine sensör değişiminin bu eğilim ilk kez belirlendiğinde bir sonraki planlı bakım penceresinde planlanması, üretim sırasında planlanmamış sensör değişiminden kaynaklanan proses kesintilerini önler. Sıcaklık vericisi bakımına yönelik bu öngörücü yaklaşım, modern endüstriyel sıcaklık vericilerinde yerleşik olarak bulunan dijital teşhis özelliğinin en uygun maliyetli uygulamalarından biridir.
